鉄骨2階建て新築事務所~注文店舗~

滋賀県守山市

完成

建築中レポート

1.2020年03月25日
整地
地盤調査

計画道路が施工され、拡張された国道。
その残置、三角形の土地に2階建ての事務所を設計中!
本日は構造計算にも必要な地盤調査を行いました。

2.2020年04月10日
測量
測量

新築事務所の土地、全面道路の測量を行いました。
トランシットとレベルで測量しています。

3.2020年05月22日
仮設工事
仮設工事

工事スタート前に敷地の周囲に仮囲いをしました。ゲートも付け、工事者以外の進入を防ぎます。

4.2020年05月26日
堀方
堀方

基礎ベース施工の為、土地を掘っていきます。
木造2階建て住宅と比べると深さが違いがわかります!!
敷地に限りがあるため、出た土は次々と他の場所へ運んで行きます。

5.2020年05月26日
掘削
掘削

フーチングの底まで掘削し、
基礎の大きさを確認しました

6.2020年05月28日
捨てコン打設
捨てコン打設

隅出しに必要な捨てコンを打設しました。
心配してたお天気も晴れて安心です!

7.2020年05月29日
フーチング基礎の墨付
フーチング基礎の墨付

捨てコンに墨付をしました。
これから鉄筋を配筋していきます。

8.2020年05月30日
アンカーベース
アンカーベース

アンカーベースをセットしました。レベルと建ちも誤差無しで施工できました。
月曜日からはCB型枠工事です。

9.2020年06月03日
10.2020年06月04日
地中梁配筋
地中梁配筋

基礎の梁「地中梁」の配筋を施工しました。
コンクリートを流すと配筋は見えなくなります。何十年先も見据えて、きちんとした施工記録を残すために、全ての配筋箇所を写真で残しました。

11.2020年06月05日
12.2020年06月08日
コンクリート打設
基礎コンクリート打設

コンクリート打設日和のお天気のもと、朝からガードマンを付けて打設していきました。

13.2020年06月11日
コンクリート散水
散水

コンクリートの品質を保つために、十分に散水をして養生します。

14.2020年06月15日
防湿シート
埋め戻し

基礎が出来上がり、土の埋め戻しを行いました。そして土間を打設する前の防湿シートを施工しました。

15.2020年06月16日
超音波探傷試験
超音波探傷試験

鉄骨の溶接部分の超音波探傷試験の立ち会いを行いました。
ほとんど傷が見当たらず、綺麗な溶接で仕上がっていました。

16.2020年06月16日
長さチェック
サイズチェック

上棟前の鉄骨柱の寸法チェックを行いました。図面と照らし合わせ、一本づつ寸法を測っていきました。
ほとんどの誤差のない施工精度を確認しました。

17.2020年06月19日
土間配筋
土間配筋

一階の床の土間配筋を行いました。高さの違うところも鉄筋を曲げしっかりと組んでおります。

18.2020年06月20日
土間コンクリート
土間コンセント打設

一階の土間を打設しました。鉄骨の柱部分には型枠を入れ、上棟時に柱を設置出きるようにしています。

19.2020年06月23日
表札計画
表札計画

スタッフ総掛りで岩崎地所の表札計画をしています。
門のコンクリート打ち放しに付ける表札、建物に付けるロゴ計画。
オシャレな建物にとみんなで意見を出し合っています。

20.2020年06月27日
足場前に!
足場前に!

週明けから足場の組立に入ります。
梅雨時期もあって雨が良く降ります。
敷地の泥を建物内に極力持ち込まないように、敷地の廻りにブルーシートを敷き詰めました。
現場監督の建物に対する配慮がみられます。

21.2020年06月30日
上棟
上棟

雨の中上棟が行われました!
レッカー車にて鉄骨が吊り上げられ
全体の形が出来上がっていきます!
一日中雨でしたが、安全に十分注意して工事を行いました。

22.2020年06月30日
上棟動画

コラム250の柱をベースアンカーに設置しているところです。
かなりの重量なので、職人さんも慎重に指示して緊張感高まりました。

23.2020年07月09日
折半

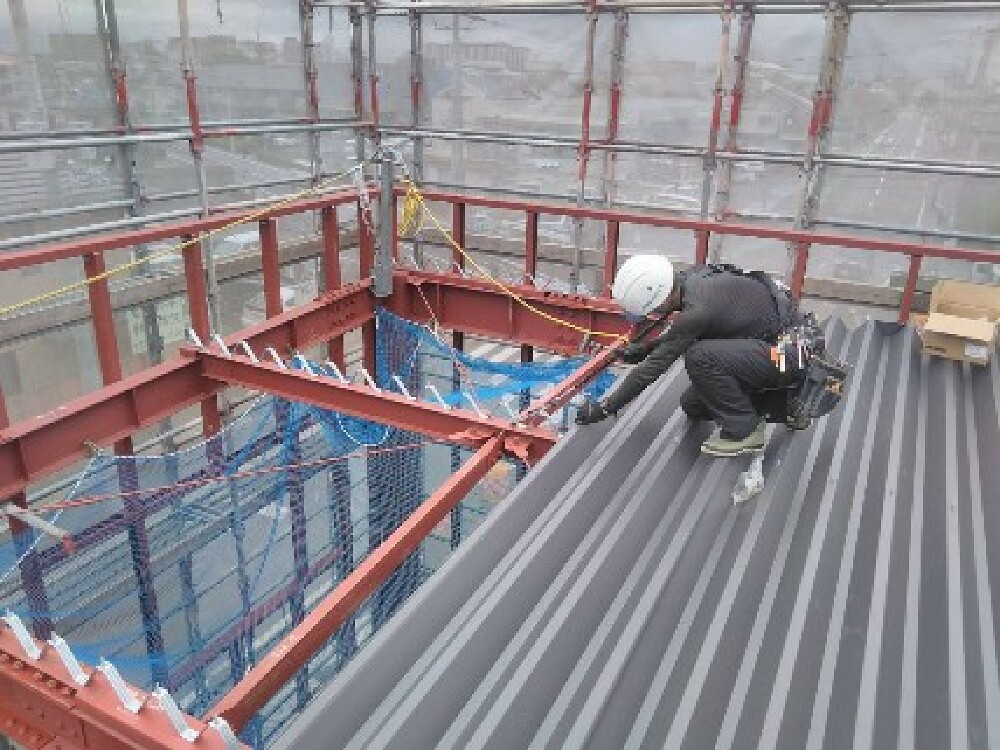

屋根工事

屋根には折半を施工しました。

24.2020年07月11日
サッシ
アルミサッシ

アルミサッシを取付ました。

25.2020年07月15日
透湿防水シート
外壁工事①

外壁工事の最初はもちろん、透湿防水しーとを貼っていきます。

26.2020年07月16日
角波鋼板
外壁工事②

裏側の外壁は見えない所なので、コストを抑えて、角波鋼板のギングロを貼りました。

27.2020年07月17日
外壁ベニヤ
外壁工事③

透湿防水シートの次は、胴縁で通気を作り、ベニヤを貼りました。
メインの外壁材「ソリド」の通常施工方法となります。

28.2020年07月18日
遮熱ルーフィング
外壁工事④

ベニヤの後は遮熱ルーフィングを施工しました。
「ソリド」を貼るまでの工程は沢山あります!!

29.2020年07月19日
軽天

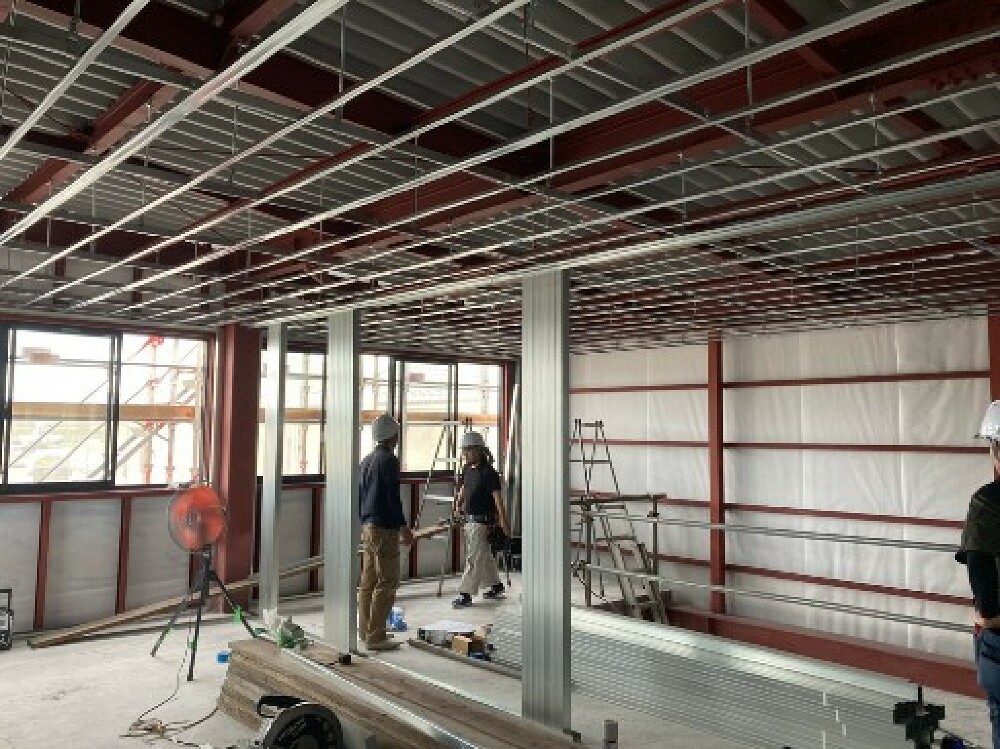

軽天、軽間工事

軽量天井と軽量間仕切を一気に行いました。
天井高さも現れて、どんどん形が出来てきました。

30.2020年07月20日
ケイカル不燃材
軒天工事①

ここは22条地域なので、軒裏は不燃材とします。
木の雰囲気に仕上げたいので、まずはケイカル板を施工しましまた。

31.2020年07月21日
レッドシダー
軒天工事②

軒天にレッドシダーを施工しました。

ケイカル板のままだと少し味気ないので、木を貼ることに!!
レッドシダーは耐久性もあり、色味もいろいろなので味があり綺麗です。

32.2020年07月22日
ソリド
外壁工事⑤

メインの外壁
「SOLIDO」ケミューのセメント系の外壁です。
色は鉄黒。
陰影が出来るラップ貼りで、時が経てば経つほど味の出てくる外壁材です。
なかなか貼るのに手間がかかるようですが、数人来てくださり貼っていただいてます。

33.2020年07月24日
打合せ
看板打合せ

8末お引き渡しの新築事務所。
外壁を張り始めたところでまだまだのように思いますが、そろそろ看板や外構の決定時期です。
なかなか図面でイメージが湧かないのが通常。
看板の原寸サイズの型紙を作り、お施主様に大きさなどを確認していただきました。

34.2020年07月25日
グラスウール
天井断熱工事

2階の天井裏にグラスウールを敷き詰めました。

35.2020年07月31日
内装打合せ
内装打合せ

お施主様に、再度現場へ来ていただき、今回は内装の最終打合せをしました。
クロス、タイルカーペット、カウンター、塗装色・・・・
インテリアの打合せになると、だんだんと実感が出てきます。

36.2020年08月06日
ソリド
足場撤去

外壁工事が完了し、外構の工事へと入るために足場を撤去しました。
今まで足場で全体的な外観が見えなかったけれど、ソリドの外壁が見えるようになりました。
玄関廻りは全体を見てからお施主様と塗装色を決めたいと思います。

37.2020年08月09日
レベリング
レベリング

1、2階の床にレベリングをしました。
平滑にして1階はOAフロアー、2階はタイルカーペットを敷きます。

38.2020年08月10日
木製階段
木製階段取付

木製の集成材で作った階段を取付しました。

39.2020年08月12日
コンクリート打ち放し
コンクリート塀

杉板型枠のコンクリート打ち放し塀を作っています。型枠が組めたので、本日はコンクリートを流し込みました。打ち放し仕上げなので、一発勝負になります。タイミングを見計らってバイブレータをかけます。

40.2020年08月17日
杉板のコンクリート打ち放し塀

塀の養生期間を終え、型枠の解体をしました。
杉板模様がしっかりとコンクリートに写っているでしょうか!!
とてもドキドキしながら見ていました。
お盆休み中も監督が朝、昼、夕方、夜とこまめに散水をしました。

41.2020年08月20日
タイル
タイル工事

外部ポーチのタイル工事を行いました。滑りにくい300角のタイルを使用しました。

42.2020年08月21日
クロス下地
クロス下地工事

一方内部の方も進んでいます。
本日はクロスの下地工事です。しっかりパテをしていきます。

43.2020年08月22日
OA
OAフロアー

一階の事務所部分にOAフロアーを敷きました。

44.2020年08月23日
小便
器機取付

トイレや手洗い、ミニキッチンを取付まりた。

45.2020年08月24日
内装
内装完成

クロス、タイルカーペットやソフト幅木等どんどん内装が仕上がりました。

46.2020年08月25日
外構
土間工事

外部の仕上げに入ります。外構部分の土間の型枠を組みました。

47.2020年08月26日
アスファルト
アスファルト工事

駐車場のアスファルトを施工しました。

48.2020年08月28日

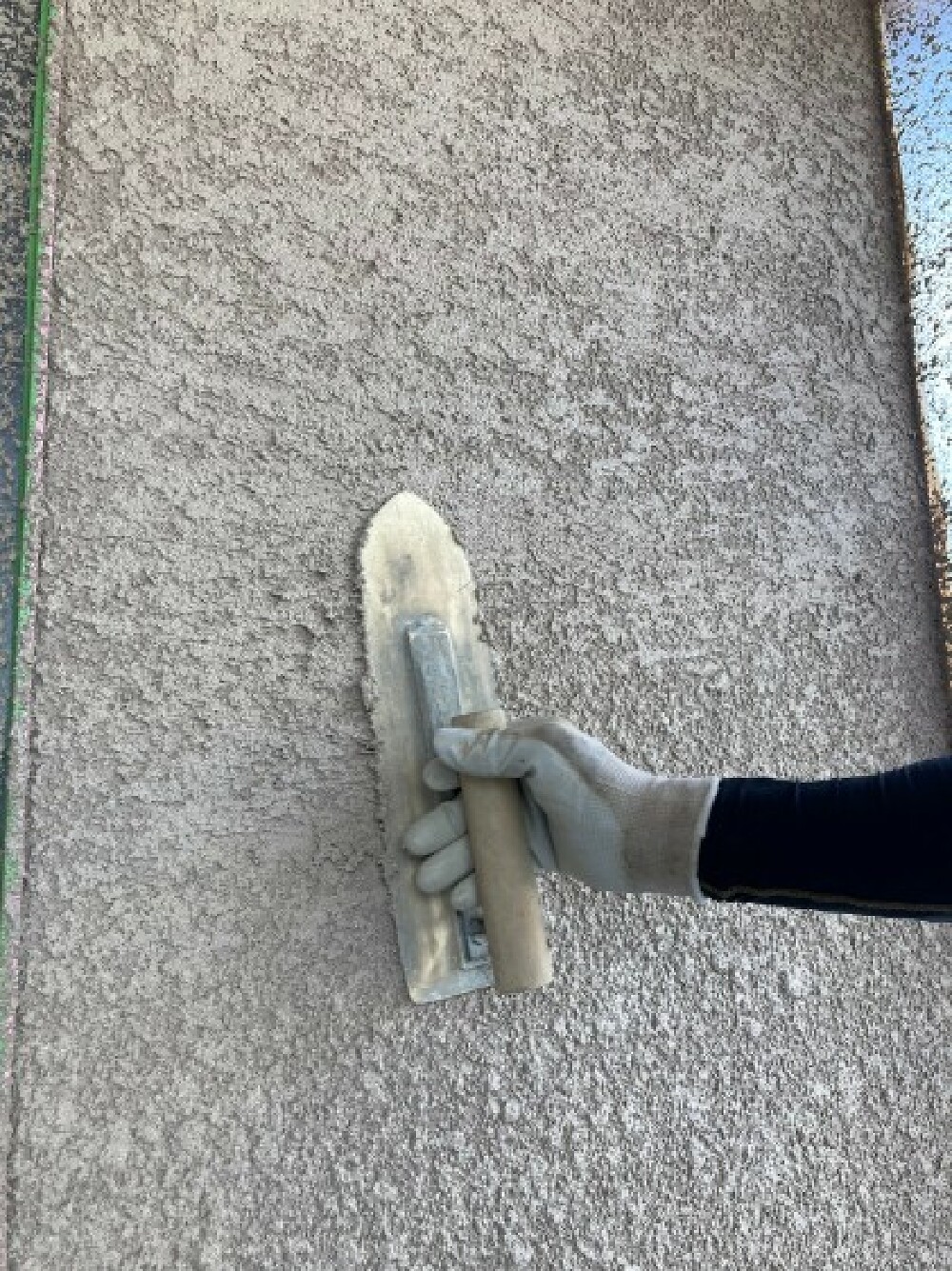

ベルアート
塗装工事

玄関廻りのベルアート、鉄骨柱の塗装をしました。

49.2020年09月07日
看板
看板取付

ワンスターがデザインしたオリジナル看板を取り付けました。

50.2020年09月10日
完成外観
完成

ブラックベースのモダンな事務所完成です!!
